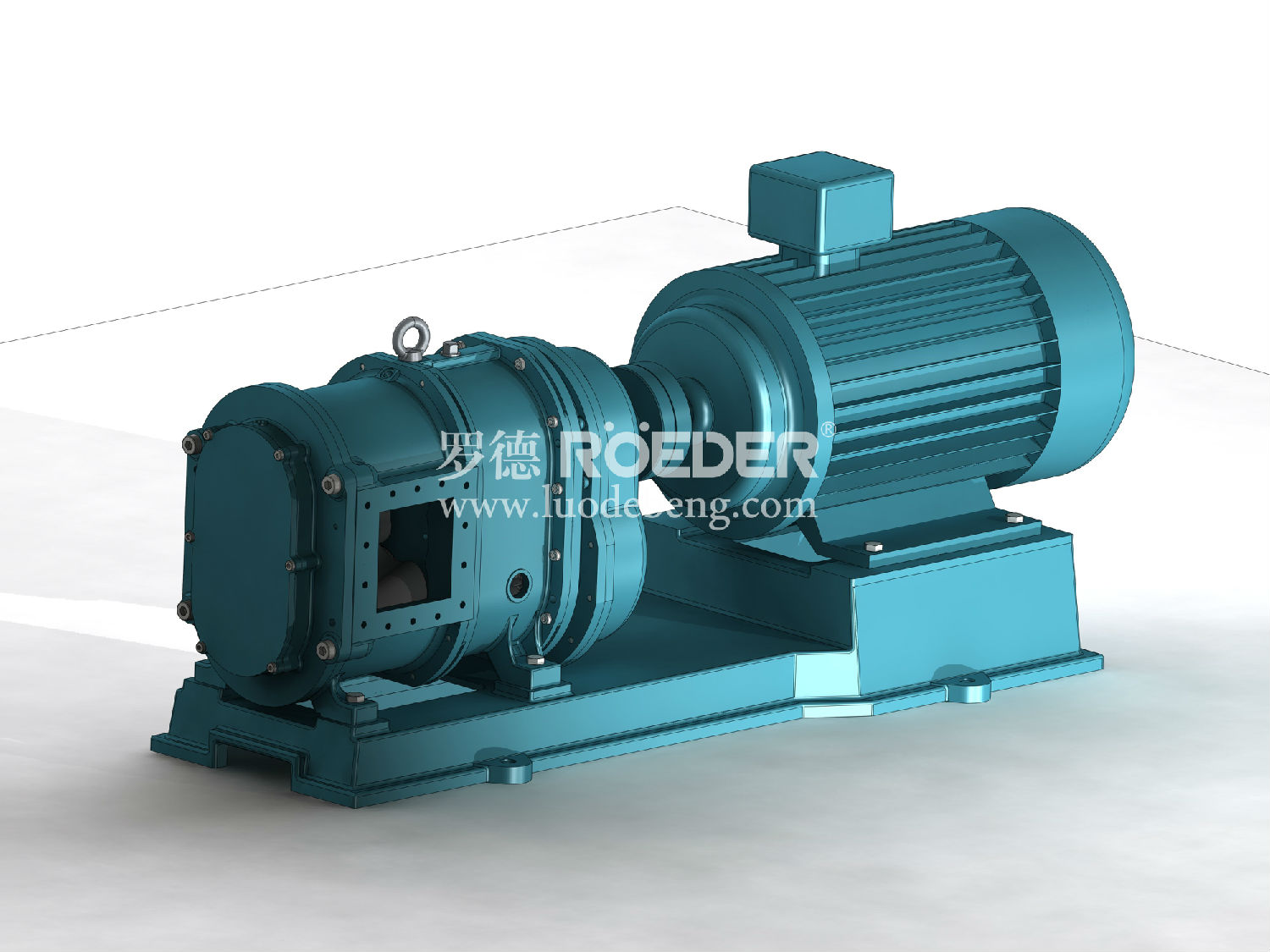

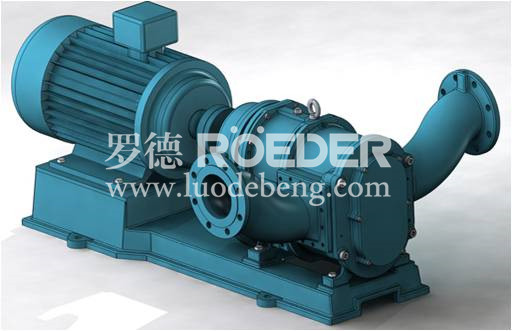

羅德凸輪轉子泵找中心步驟：

1、檢查并消除可能影響對輪找中心的各種因素。如清理羅德轉子泵對輪上油污、銹斑及電機底腳、基礎。

2、連接對輪，保證兩對輪距離在標準范圍內。

3、用塞尺檢查電機的底腳是否平整，有無虛腳，如果有用塞尺測出數值，用銅皮墊實。

4、先用直尺初步找正。主要是左右徑向，相差太大用百分表測量誤差太大，并容易讀錯數據。

5、安裝磁性表座及百分表。裝百分表時要固定牢，但要保證測量桿活動自如。測量徑向的百分表測量桿要盡量垂直軸線，其中心要通過羅德轉子泵軸心；測量軸向的二個百分表應在同一直徑上，并離中心距離相等。裝好后試轉一周。并回到原來位置，此時測量徑向的百分表應復原。為測記方便，將百分表的小表指針調到量程的中間位置，并最好調到整位數。大針對零。

6、把徑向表盤到最上面，百分表對零，慢慢地轉動羅德轉子泵轉子，每隔90度測量一組數據記下，測出上、下、左、右四處的徑向b、軸向a四組數據，將數據記錄在右圖內。徑向的記在圓外面，軸向數據記錄在圓里面。注意：拿到一組數據你要會判斷它的正確性，你從那里開始對零的，盤一周后到原來位置徑向表應該為0，徑向表讀數上下之和與左右之和應相差不多，兩只軸向表數據相同。否則的話要檢查磁性表座和百分表裝得是否牢固。
